Megger OTD是什么？
Megger OTD（Oil Tan Delta Tester）是依據GB/T5654-2007《液體絕緣材料相對電容率、介質損耗因數和直流電阻率的測量》設計制造的一體化檢測儀器。
主要功能：測量絕緣油等液體絕緣介質的介質損耗因數和直流電阻率。
主要部件：內部集成了介損油杯、溫度傳感器、介損測試電極、直流高壓源等。
該儀器應用測控技術，全自動完成升溫、控溫、數據采樣、運算、顯示、打印及存儲等過程。測量原理和數字化技術，將使您的工作變得更加輕松、便捷！

測絕緣油的必要性？
變壓器作為電網的關鍵設備，其安全運行對電力系統的可靠性影響極大。變壓器油由于絕緣強度高、冷卻效果好，且可以很好地阻止以氧為主要因素的絕緣紙老化，從而延長變壓器絕緣壽命，因此在大容量、高電壓的變壓器中，一般仍以變壓器油作為主要的絕緣介質。
變壓器油在電場作用下引起的能量損耗，稱為油的介質損耗，通常在規定的條件下測量變壓器油的損耗，并以介質損失角正切tgδ表示。測量絕緣油的介質損失角正切，能靈敏地反映絕緣油在電場、氧化、日照、高溫等因素作用下的老化程度，也能靈敏地發現絕緣油中含有水分、或混入其他雜質時，所生成的極性雜質和帶電膠體物質逐漸增多等現象。
因此，絕緣油的tgδ試驗是一項重要的電氣特性試驗。而Megger OTD儀器不僅能滿足測量需求，還能夠大大提高效率！

Megger OTD儀器特點
1、升溫、測量介損、測量電阻率可一鍵完成。
2、油杯采用符合國標GB/T5654-2007的要求，可消除雜散電容及對介損測試結果的影響。
3、自動存儲測量數據，可存儲100組測量數據。
4、空電極杯校準功能。測量空電極杯的電容量和介質損耗因數，以判斷空電極杯的清洗和裝配狀況。校準數據自動保存，以利于相對電容率和直流電阻率的計算。
5、自帶實時時鐘，測試日期、時間可隨測試結果保存、顯示、打印；設備可以顯示環境溫度，對試驗環境實時進行檢測。
6、具有開蓋自動斷電等溫馨提示，消除安全隱患，確保操作人員的人身安全和設備的正常運行。
7、具有自動排油系統，能在測試完成后自動進行排油，方便下次測試。

為了展示儀器的實際使用情況，我們將用案例展示整個電極杯的安裝和校準過程，以及使用時的注意事項。

Megger OTD應用案例
地點：溪洛渡水電站（長江電力股份有限公司溪洛渡電廠）

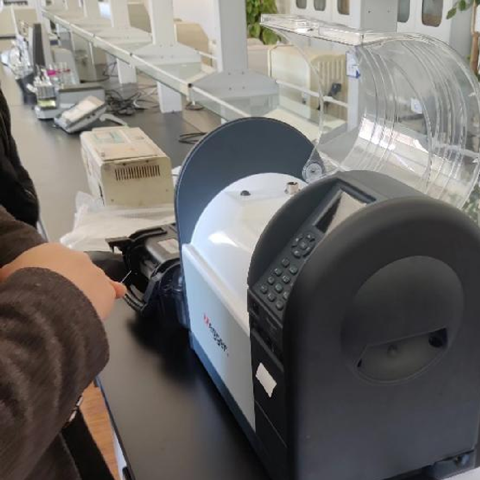

首先安裝電極，完成后再開始實驗測試。注意在測試前需要對新電極進行空杯校準，以保證實驗準確性，一次校準即可，若安裝新的電極則需重新校準。

隨后打開OTD開始進行測試，選擇標準，是否需要測試電導率，選擇完成后關閉蓋子，點擊text按鍵即可開始測試，測試過程中打開蓋子或者按下任意鍵都可使實驗過程中止。

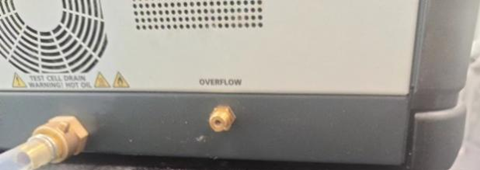

為保證試驗結果準確，每次試驗都需要清洗電極，用測試油沖洗2-3次，每次測試結束后也會自動排油（可設置，也可手動排油）。排油口需平放置桌面，避免排油時油液倒流使油從溢油口溢出。

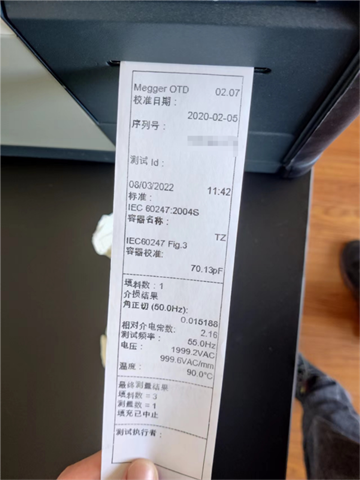

整個測試過程比較簡單，加熱到90°C后僅需3分鐘即可完成測試放電等一系列操作。測試完成后屏幕內會顯示測試結果數據，可選擇保存或者打印以保存實驗數據結果。

整個測試過程十分順利，進行預設后僅需按下TEST鍵進行一鍵測試，真正意義上的實現了簡單操作，便捷。設置好電極等參數后，每次使用也只需要使用測試油樣清洗油杯，隨后點擊test即可測試。

Megger OTD滿足一切對于油介損測試的需求，無論是在測試速度，測試方式，安全性，便攜性，高效性等方面。
Megger OTD真正意義上做到了：一鍵測試、一鍵排油、安全防誤觸，讓絕緣油測試更加方便，快捷。
