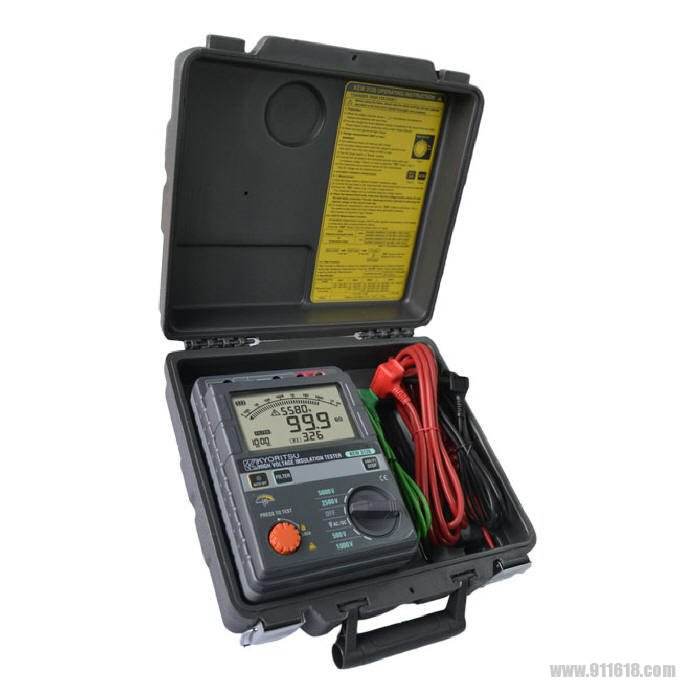

高壓絕緣電阻測試儀的操作方法

來源：北京康高特儀器設備有限公司發布時間：2017-06-09 17:49:48 作者：瀏覽次數：2664次分類：技術文章

1、測量步驟
開啟電源開關“ON”，選擇所需電壓等級，輕按一下指示燈亮代表所選電壓檔，輕按一下高壓啟停鍵，高壓指示燈亮，LCD顯示的穩定數值即為被測的絕緣電阻值，關閉高壓時只需再按一下高壓鍵，關閉整機電源時按一下電源“OFF”

2、啟動高壓后，機內定時器開始工作，一分鐘時儀表自動報*5S，此時數值被鎖定，便于計算吸收比。

3、接線端子符號含義
測量絕緣電阻時，線路“L”與被測物同大地絕緣的導電部分相接，接地“E”與被測物體外殼或接地部分相接，屏蔽“G”與被測物體保護遮蔽部分相接或其他不參與測量的部分相接，以消除表泄漏所引起的誤差。測量電氣產品的元件之間絕緣電阻時，可凈“L”和“E”端接在任一組線頭上進行。如測量發電機相間絕緣時，三組可輪流交換，空出的一相應安全接地。

二、如何正確的使用高壓絕緣電阻測試儀
高壓絕緣電阻測試儀上有3個分別標有接地(N或E)、電壓(U或L)、保護環(G)的接線柱，使用時不僅要接線正確，端鈕擰緊，還要注意以下事項：
1、測量前先將高壓絕緣電阻測試儀進行一次開路和短路試驗，檢查絕緣電阻測試儀是否正常。具體操作為：將兩連接線開路，搖動手柄指針應指在無窮大處，再把兩連接線短接一下，指針應指在零處。
2、被測設備必須與其他電源斷開，測量完畢一定要將被測設備充分放電(約需2~3分鐘)，以保護設備及人身安全。
3、高壓絕緣電阻測試儀與被測設備之間應使用單股線分開單獨連接，并保持線路表面清潔干燥，避免因線與線之間絕緣不良引起誤差。
4、搖測時，將高壓絕緣電阻測試儀置于水平位置，搖把轉動時其端鈕間不許短路。搖測電容器、電纜時，必須在搖把轉動的情況下才能將接線拆開，否則反充電將會損壞絕緣電阻測試儀。
5、搖動手柄時，應由慢漸快，均勻加速到120r/min，并注意防止觸電。搖動過程中，當出現指針已指零時，*不能再繼續搖動，以防表內線圈發熱損壞。
6、為了防止被測設備表面泄漏電阻，使用高壓絕緣電阻測試儀時，應將被測設備的中間層(如電纜殼芯之間的內層絕緣物)接于保護環。
7、應視被測設備電壓等級的不同選用合適的高壓絕緣電阻測試儀。一般額定電壓在500伏以下的設備，選用500伏或1000伏的絕緣電阻測試儀;額定電壓在500伏及以上的設備，選用1000～2500伏的絕緣電阻測試儀。量程范圍的選用一般應注意不要使其測量范圍過多的超過所測設備的絕緣電阻值，以免使讀數產生較大的誤差。
8、禁止在雷電天氣或在鄰近有帶高壓導體的設備處使用高壓絕緣電阻測試儀測量。
