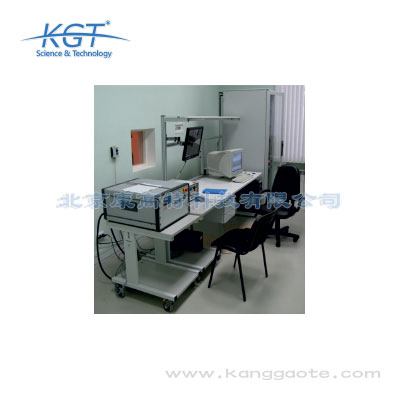

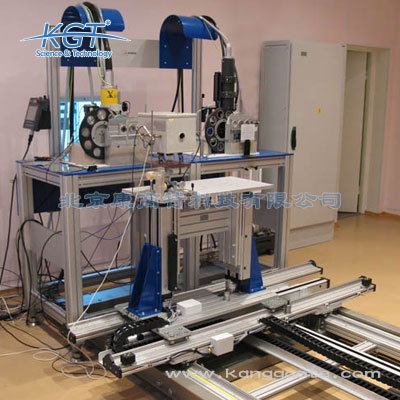

AT-03輻射校準器產品特點:
?AT-03*定位被測量儀器和設備
?AT-03使用數字舵機對X,Y,Z三個方向的位置進行控制
?AT-03使用激光測距儀對準儀器
?X射線發生器與設備聯動
?AT-03支持自動和手動定位
?AT-03使用圖像記錄器實時查看被測設備測量值
?AT-03帶有位移過量保護裝置
?AT-03帶有保護電路和保險絲,防止電力系統故障
?AT-03可以安裝一到兩個X射線發生器
AT-03輻射校準器應用領域:
?X射線測量設備的計量與校準:
?X射線測量和校準
?計量實驗室對檢測設備進行校準
?標準計量學實驗室(SSDL)
?電離輻射計量學
| 定位器移動距離 | |
| 平行于輻射發生器(X軸) | 0-2300mm |
| 垂直于輻射發生器 |
|
| 水平(Y軸) | 0-1120mm |
| 垂直(Z軸) | 0-200mm |
| 旋轉角度 | 360°,每15°一階 |
| 輻射發生器高度 | 1200-1300mm |
| 位移相對誤差 | |
| 平行于輻射發生器(X軸) | ≤0.02% |
| 垂直于輻射發生器(Y軸) | ≤0.05% |
| 定位器位置再現性 | |
| 平行于輻射發生器(X軸) | ≤0.02mm |
| 垂直于輻射發生器 |
|
| 水平(Y軸) | ≤0.05mm |
| 垂直(Z軸) | ≤0.05mm |
| 最小移動距離 | |
| 平行于輻射發生器(X軸) | ≤0.005mm |
| 垂直于輻射發生器 |
|
| 水平(Y軸) | ≤0.01mm |
| 垂直(Z軸) | ≤0.01mm |
| 開機預熱時間 | ≤1min |
| 連續操作時間 | ≥24h |
| 電源 | 230±23V,50±1Hz |
| 功率 | ≤1000VA |
| 操作溫度 | +15℃到+25℃ |
| 相對濕度 | ≤80% |
| 尺寸 | |
| 定位器機械系統 | 3850x2030x207mm |
| 控制系統 | 800x430x2000mm |
| 控制面板 | 220x176x95mm |
| 激光單元 | 1120x420x230mm |
| 重量 | |
| 定位器機械系統 | 430kg |
| 控制系統 | 130kg |
| 控制面板 | 1kg |
| 激光單元 | 20kg |
| 附件和工具 | 75kg |
